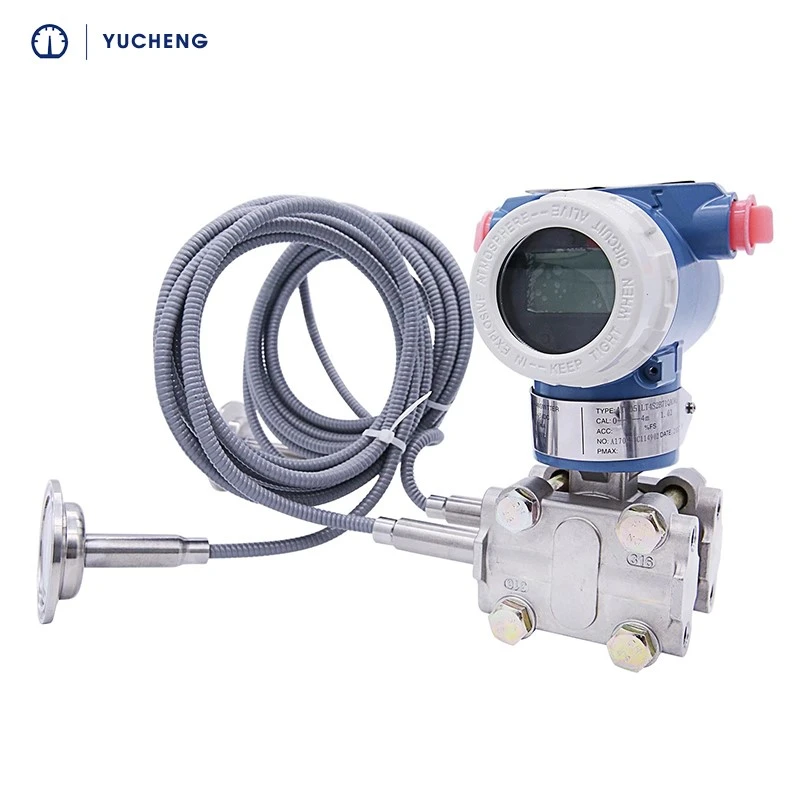

3051 Trykktransmitter

3051 trykktransmitter

Emballasje og levering

Salgsenheter:

Enkelt element

Enkeltpakkestørrelse:

30X16X12 cm

Enkel bruttovekt:

1.000 kg

Pakketype: kartong og treboks.

Det er to ofte brukte utgangsområder for strømutgangssendere: 0-20mA og 4-20mA. Når strømsenderen sender ut minimum og maksimum strøm, representerer de minimum og maksimum nominell utgangsverdi kalibrert av strømsenderen.

Følgende er et eksempel på en strømsender med et måleområde på {{0}}A. For sendere med en utgang på 0-20mA, tilsvarer 0mA-strømmen inngangsverdien 0A, mens for sendere med en utgang på 4-20mA, 4mA-strømmen tilsvarer inngangsverdien 0A. 20mA-strømmen til begge typer sensorer tilsvarer 100A-verdien.

For sendere med en utgang på 0-20mA, når det gjelder kretsdesign, trenger vi bare å velge en passende nedtrappingsmotstand og direkte konvertere 0-5V- eller 0-10V-spenningen på motstand til et digitalt signal ved inngangsgrensesnittet til A/D-omformeren. Kretsfeilsøking og databehandling er relativt enkelt. Ulempen er imidlertid at det er umulig å skille skaden på senderen, så vel som den åpne kretsen og kortslutningen til senderutgangen.

For sendere med en utgang på 4-20mA, er kretsfeilsøking og databehandling ganske tungvint. Men denne typen sender kan avgjøre om det er en feil i kretsen og om senderen er skadet ved å detektere strømmen innenfor normalområdet (med en minimumsverdi på 4mA under normal drift) når senderkretsen ikke er tilkoblet, i tilfelle kortslutning eller skade. Derfor har den blitt mye brukt.

På grunn av det faktum at når {{0}}mA-senderen gir ut 4mA, er spenningen på samplingsmotstanden ikke lik 0, og den digitale størrelsen konverteres direkte av analog-til-digital konverteringskretsen er ikke 0, mikrokontrolleren kan ikke bruke den direkte, og å beregne gjennom formler er for komplekst. Derfor er den generelle behandlingsmetoden å eliminere spenningsfallet generert av 4mA på prøvemotstanden gjennom en maskinvarekrets, og deretter utføre A/D-konvertering. Den første maskinvarekretsen av denne typen er RCV420, som er en presisjons I/V-konverteringskrets. Det er også en selvbygd I/V-konverteringskrets som bruker LM258. Denne kretsen består av en strømsløyfe på 4-20mA generert av en totråds strømsender, 24V, og en prøvemotstand, som genererer et 1-5V spenningsfall på prøvemotstanden og legger inn denne spenningsverdien til de tre pinnene til forsterkeren LM258. Den resistive spenningsdelerkretsen brukes til å generere en fast spenningsverdi på de 2 pinnene til den integrerte kretsen LM258, som brukes til å utligne spenningsfallet generert av 4mA-strømmen på prøvemotstanden. Så når minimumsverdien for to-leder strømsenderen er 4mA, er spenningsforskjellen mellom de 3 og 2 pinnene til LM258 i utgangspunktet 0V. LM258 og dens tilkoblede motstand danner en justerbar spenningsforsterkningskrets, som forsterker spenningsverdien til strømmen til de to-leder strømsendere på samplingsmotstanden og sender den ut til den analoge/digitale konverteringskretsen gjennom 1 pin på LM258 for lesing av mikrokontrollerens CPU. 4-20mA-strømmen til strømsenderen med to ledninger vises som en 0-100A-verdi på LCD-/LED-skjermen gjennom databehandlingsmetoder.

Trykkområde	-1-0~1 bar...600 bar valgfritt
Produksjon	4~20mA,0~5V/0~10V/0,5~4,5V
Strømforsyning	12VDC~36VDC
Nøyaktighet	0,5 prosent FS, 1 prosent FS
Trykkport	G1/4''; G1/2'';1/4''NPT eller tilpasset
Elektronisk port	DIN43650 Hirschman,Direktekabel,M12 4 Pin
Arbeidstemperatur	35 grader ~ pluss 125 grader
Lagringstemp	-40 grader ~125 grader
Temp kompensasjon	0 grader ~50 grader
Null tempdrift	Mindre enn eller lik 0,02 prosent FS/grad/år
IP-vurdering	IP65









Marked	Inntekt (forrige år)	Total inntekt ( prosent )
Nord Amerika	Konfidensiell	40
Sør Amerika	Konfidensiell	12
Øst-Europa	Konfidensiell	3
Sørøst-Asia	Konfidensiell	1
Afrika	Konfidensiell	5
Oseania	Konfidensiell	1
Midtøsten	Konfidensiell	2
Øst-Asia	Konfidensiell	2
Vest-Europa	Konfidensiell	3
Sentral-Amerika	Konfidensiell	2
Nord-Europa	Konfidensiell	3
Sør Europa	Konfidensiell	5
Sør-Asia	Konfidensiell	4
Innenlandsmarked	Konfidensiell	17

Når du kjøper en 3051 trykktransmitter, velg den tilsvarende trykktransmitteren i henhold til den spesifikke situasjonen, I Bestem målemedium 3051 trykktransmitter måler graden av erosjon av mediet og velger tilsvarende transmitter basert på graden av erosjon. Generelt sett kan sendere med rustfritt stål som isolasjonsenhet brukes for ikke sterke syrer og sterke alkalier. Ellers kan kun spesielle sendere som titanlegering designet for korrosjonsforebygging velges. 2, Bestem måleområdet og metoden Når du velger måleområdet, er det generelt nødvendig å vurdere det faktiske måleområdet, måleområdet for overspenning, og det valgte området bør være basert på det maksimale måleområdet, samtidig som størrelsen på overspenningsmåleområdet vurderes. I tillegg er det nødvendig å velge en nøyaktig målemetode. Ved måling av differensialtrykk er det nødvendig å velge en differensialtrykktransmitter modellserie, måleområde, overtrykksområde, målemetode PT110/PT110S/PT210, minimum 0-0.5MPa, maksimum 0-500MPa, 2 ganger rekkevidden (område<10Mpa), 1.5 times the range (range>10Mpa), manometertrykk YSZK310, minimum 0-50KPa, maksimum 0-40MPa, 2 ganger rekkevidden (rekkevidde<10Mpa), 1.5 times the range (range>10Mpa), manometertrykk/absolutt trykk YS31/32/33 Minimum 0-1KPa, maksimum 0-160MPa, 6 ganger rekkevidde (rekkevidde<20KPa), 0.2MPa (range 20-100kpa), 2 times range (range>100kpa), manometertrykk/differensialtrykk/absolutt trykk III Bestem nøyaktighetsområdet, kompenser for temperaturområdet og bruk temperaturområdet. I henhold til minimumsnøyaktigheten du må måle, velger du vanligvis et produkt som er litt høyere enn den nødvendige minimumsnøyaktigheten. Når du velger samtidig, er det også nødvendig å vurdere langsiktige stabilitetsindikatorer. Det såkalte brukstemperaturområdet refererer til temperaturområdet til målemediet under normal drift, og brukstemperaturområdet refererer til det maksimale temperaturområdet som kan oppstå under bruksprosessen. Generelt, når du velger en modellserie som er litt større enn det nødvendige temperaturområdet, bruker kompensasjonstemperaturområdet temperaturområdets nøyaktighet.   FAQ:   Spørsmål: Hva er innholdet i reverktøyinspeksjonen av den intelligente senderen? A: Innholdet i retuning inspeksjon av intelligent sender inkluderer to aspekter: funksjonskontroll og trykksjekk. Spørsmål: Hvordan fungerer en trykktransmitter? A: Den er basert på 3151 kapasitiv trykksensor, ved hjelp av avansert mikrokontroller og sensorDigital måleteknologi, bruk av høy nøyaktighetsalgoritme, for å sikre at trykksignalet med høy presisjonsmåling.visdom Spørsmål: Hvilken bussteknologi brukes i kommunikasjonsgrensesnittet til intelligent sender? A: Kommunikasjonsgrensesnittet til intelligent sender er avansert HART, FF H1, PROFIBUS PA-bussteknologi. Spørsmål: Hvor mange deler består en intelligent sender av? A: Den intelligente senderen har samme logiske struktur og består av fem deler: sensor, instrumentkort, kommunikasjonskort, flytende krystallskjermkort og terminalkort.
