Struktur og bruk av diafragma trykkmåler?
1, Strukturen til membrantrykkmåleren er som følger:
Membrantrykkmåler er en trykkmåler med korrugert metallmembran som elastisk element.
Membrantrykkmåleren er hovedsakelig sammensatt av en nedre kobling, en øvre kobling, en elastisk membran, en koblingsstang, en bevegelse, en peker, en skive, etc.
Under trykket virker det målte arbeidsmediet direkte på den elastiske membranen, og membranen deformeres elastisk oppover (måler positivt trykk) eller nedover (måler negativt trykk). Vevstangsmekanismen festet i midten av membranen driver rotasjonen av girakselen til bevegelsen, slik at den målte trykkverdien indikeres av pekeren på skiven.
Diafragmatrykkmåleren kobles til utstyret på følgende måter:
A) Gjenget tilkobling
Tilkoblingsgjengespesifikasjonen til membrantrykkmåleren inkluderer hovedsakelig: M14 * 1. 5, M20*1. 5. G1 / 2, G3 / 8, npt1 / 2 osv. kan også produseres etter brukerkrav.

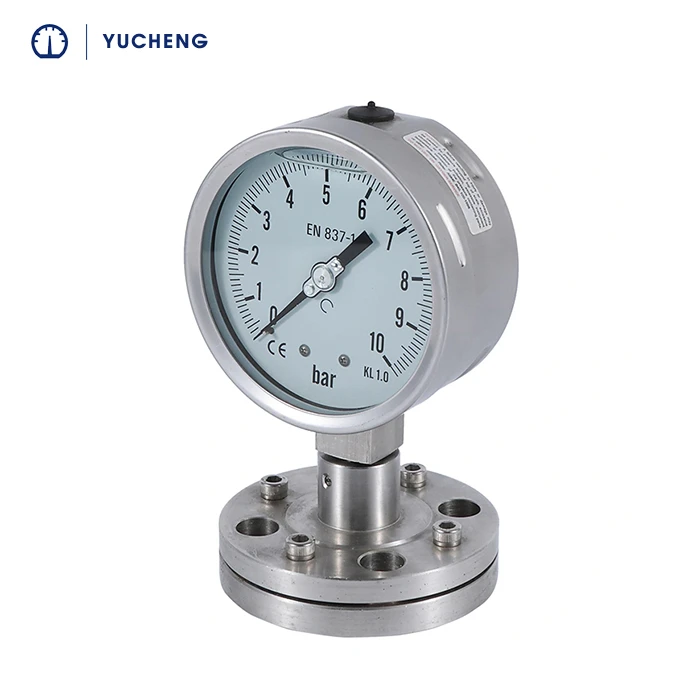

B) Flenstilkobling (inkludert I-formet flens)
2, Formål med membrantrykkmåler
Når diafragmatrykkmåleren brukes til å måle trykket til generell gass, vann og olje, kan vi bruke den generelle trykkmåleren; Ved måling av trykket av salpetersyre, fosforsyre og sterk alkali kan man velge manometer i rustfritt stål. Det målte mediet har imidlertid svært sterk korrosivitet (som saltsyre, vått klor og jernklorid), høy viskositet (som lim) og er lett å krystallisere og stivne. Når det er faste flytende gjenstander, er det ikke tillatt å velge trykkmåleren ovenfor igjen, fordi 316 rustfritt stål også vil bli korrodert av saltsyre, og asfalt og faste flytende gjenstander vil blokkere trykkføringshullet til trykkmåleren, og dermed instrumentet er ineffektivt. Diafragma trykkmålere kan løse disse problemene. Vi kan velge forskjellige korrosjonsbestandige isolasjonsmembraner i henhold til forskjellige sterke korrosive medier, for å spille en anti-korrosjonsrolle. På grunn av isolasjonsmembranen kan den blokkere mediet med høy viskositet og lett å krystallisere og stivne fra å strømme inn i trykkhullet for å sikre normal drift av instrumentet.
Membrantrykkmåleren kan også brukes til målesystemet for mikrotrykk (kPa nivåtrykk), og kan også brukes til målesystemet for mikrotrykk (kPa nivåtrykk) med krav til korrosjonsmotstand, samt mikrotrykk (kPa nivåtrykk). ) målesystem med høy viskositet, enkel krystallisering og størkning, og solide flytende objekter.
Derfor er membrantrykkmålere mye brukt til trykkmåling i produksjonsprosessen til kjemisk industri, kjemisk fiber, syntetisk fiber, petroleum, farging og kjemisk, alkaliproduksjon, mat, farmasøytisk og andre industrielle avdelinger.
